1、TRVVP柔性電纜典型應用

新一代高柔性的控制和連接電纜用于測量和控制線路, 電氣設備工程的動力線路， 裝配線以及機器人技術。中、常規機械應力（可定制承受較高機械應力）。連續移動安裝場合下使用,彎曲半徑小至7.5x直徑。用于拖鏈或便攜式機器部件，可在潮濕的環境下使用；在適用的使用溫度范圍內,可在露天使用,防紫外線。屏蔽拖鏈電纜采用鍍錫絲編織屏蔽,用于對抗電磁干擾要求較高的場合。

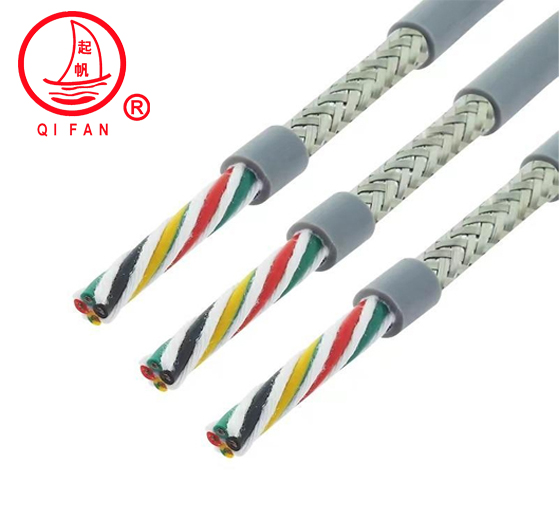

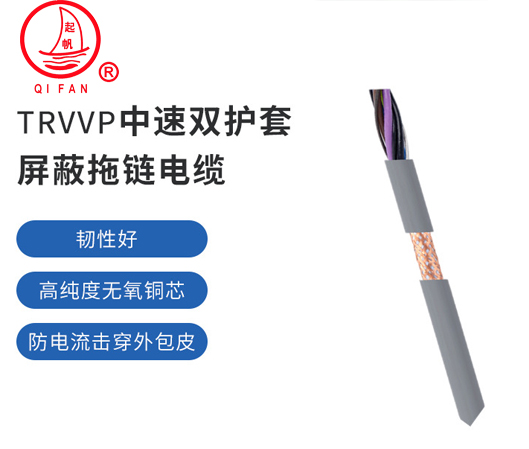

2、TRVVP柔性電纜產品結構

采用 彈性體絕緣和護套材料,電纜外徑大幅減小,節省在拖鏈中的安裝空間。高柔性耐折彎,電纜在拖鏈中的設計使用彎曲壽命為＞5百萬次循環彎曲。防淺水,耐油,抗紫外線,耐候性能優異。低粘性表面,不粘安裝;低溫保持柔性。

3、TRVVP柔性電纜特性

用多股細絞超細裸銅絲，特制彈性體材料芯線絕緣；＜0.5mm2顏色標識:黑，棕，藍，紫，粉紅，橙； ≥0.5mm2黑色數字白色號碼編碼，3芯以上帶有黃/綠接地保護線。線芯成纜極小節距。無紡材料包覆，鍍錫銅絲編織屏蔽（屏蔽型拖鏈電纜）。特制彈性體護套材料黑色（RAL9005）灰色（RAL7001）。

4、TRVVP柔性電纜技術參數

小彎曲半徑

移動安裝：7.5x電纜外徑

固定安裝：4x電纜外徑

使用溫度范圍

移動安裝：-15℃~+70℃

固定安裝：-20℃~+80℃

導體結構

VDE 0295/IEC 60228第6類導體, 采用多股細絞成束超細裸銅絲

線芯標識

＜0.5mm2 彩色線芯（DIN 47100）；≥0.5mm2 黑色線芯白色數字編碼（VDE 0293）

芯線接地標識

G=有黃/綠雙色接地標識

X=無黃/綠雙色接地標識

工作電壓Uo/U：

300/300V~0.6/1KV

測試電壓：

2500V~4000V

5、TRVVP柔性電纜應用場合：

適用于工業環境下的頻繁彎曲、連續往復運動下的安裝，如現代化機械標準部件的拖鏈中以及物流系統、操控系統、伺服系統、機械自動化系統等。如數控機床、電子設備、五金沖壓、木材石材機械、玻璃與門窗機械、注塑機、機械人手、建筑機械、重型機械廠、汽車制造、起重運輸設備、自動化倉庫、碼頭等室內外環境需要的場所。

6、TRVVP柔性電纜的使用要求：

①拖鏈電纜的敷設不能扭曲，即不可從電纜卷筒或電纜盤的某一端解開電纜，而應先旋轉卷筒或電纜盤將電纜展開，必要時可將電纜展開或懸掛起來。用于該場合的電纜只能直接從電纜卷上取。

② 注意電纜的小彎曲半徑。

適用于干燥或潮濕的室內，無強應力緩釋或強制引導的自由連續往復運動下的安裝，特別是工業使用環境下的頻繁彎曲場合，如木工機械、機床加工設備、物流輸送系統、起重機場合等。

如有需要詳細了解TRVVP柔性電纜，請聯系起帆電纜！
