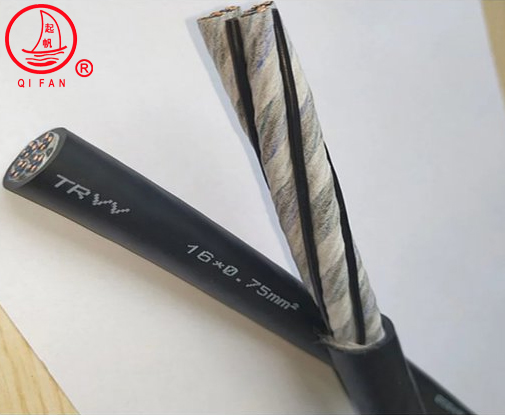

TRVV柔性電纜詳細介紹：

1、產品性能

TRVV柔性電纜抗拉、耐磨、耐寒、耐彎曲、性能穩定，適合室內外使用。

2、技術規格

阻燃等級

ZR、ZA、ZB、ZC、ZD

成纜直徑 （mm ）

8.5±1.0 6.5±1.0

芯線顏色

黑色編碼或彩色芯線

線纜外護套

柔性彈性體護套/聚氨酯護套

線纜重量/長度

根據平方大小卡尺測量

執行標準

Q/QF 014-2021

3、適用范圍

TRVV柔性電纜廣泛應用于自動化數控加工中心、伺服系統、拖鏈系統的信號及控制使用。也可適用于干燥和潮濕的室內外環境以及起重機和輸送設施等領域。也適用于自動化 工序的數據傳輸、測量、反饋、編碼器、旋轉變壓器、轉速計、信號和系統的應用。

4、TRVV柔性電纜技術參數

額定電壓等級

252及以上：0.6/1KV

0.752至16：300/500V

0.52及以下：300/300V

小彎曲半徑

固定 4 x d

移動 7.5 x d

（D為電纜實際外徑）

移動速度

自支撐: max. 1.5 m/s, 滑行: max. 1 m/s

導線長度

自支撐/滑行 max. 400 m

彎曲循環

壽命＞500萬次

工作溫度

固定   小值/ 值 -30 °C / +70 °C

移動   小值/ 值 -15 °C / +70 °C

5、產品特性

TRVV柔性電纜柔軟耐彎曲性能優異，優化的選材以及柔性結構設計，滿足電纜適用于拖鏈系統下的頻繁往復移動彎曲安裝應用，設計電纜耐彎曲使用壽命≥500萬次；耐磨、耐候、抗斯裂、耐老化、防淺水、耐油污等性能優異，對于常規室內環境下的拖鏈系統具備優異的適應能力，經濟實用。

6、設計原理

TRVV柔性電纜優異的高柔性和耐彎曲性能是TRVV拖鏈電纜的基本特性，電纜采用非屏蔽結構設計，以彈性體材質作為電纜的絕緣及護套設計，主要適用于常規室內環境下的拖鏈系統的往復移動彎曲安裝使用，作為頻繁移動彎曲的供電或控制連接電纜廣泛應用，如具備拖鏈等移動彎曲部件的數控機床、雕刻機、木工機械、玻璃機械、自動化倉庫等。

7、適用環境

TRVV柔性電纜適用于移動速度不大于3m/s，往復頻率不大于30次/分鐘，往復移動次數不大于500萬次，且無扭轉的拖鏈運行環境；
